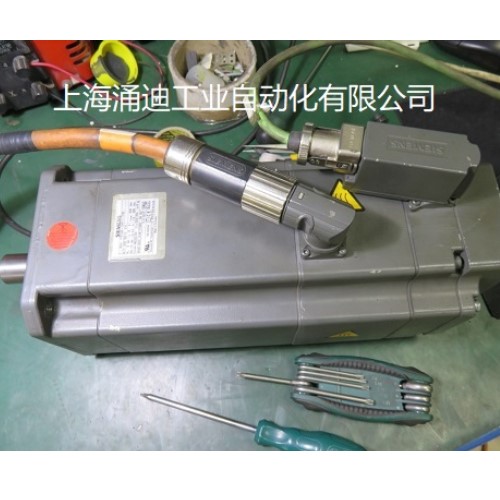

西门子伺服电机编码器网口座坏更换修复

西门子伺服电机编码器网口座坏更换修复

西门子电机编码器网线插头损坏是工业现场常见故障，直接影响设备通信稳定性与位置反馈。‌优先更换插头并规范压接工艺，可快速恢复通讯功能‌。若仅局部修复而不更换整体连接器，可能因接触不良导致信号干扰或二次损坏。

一、维修前准备事项

工具与耗材准备‌

专用剥线钳、压线钳（适配RJ45或专用工业插头型号）

万用表（用于通断测试）

网线测试仪（推荐带屏蔽层检测功能）

原厂或兼容型编码器网线插头（如西门子6FX5系列专用接头）

热缩套管、防松胶（用于固定与防护）

安全与环境要求‌

断电操作：必须切断变频器及编码器供电，防止带电作业引发短路。

防静电措施：佩戴防静电手环，避免静电击穿编码器内部芯片。

清洁作业区：防止粉尘、金属屑进入接口或电缆内部。

二、拆机与故障确认流程

初步诊断‌

查看驱动器是否报编码器故障（如F31115、A523等），确认是否为编码器通信类报警。

使用万用表测量网线各芯通断情况，重点检查TX+/RX+、屏蔽层是否开路。

观察插头是否有物理变形、引脚弯曲、氧化腐蚀等现象。

拆卸步骤‌

拆除电机端编码器连接电缆固定卡扣。

轻柔拔出损坏插头，避免拉伤线缆。

记录线序（建议拍照留存），特别注意屏蔽层接地方式。

三、插头更换与压接标准

线序与接法规范‌

西门子编码器网线通常采用‌差分信号传输‌（如RS485、PROFINET），需严格按照原厂线序压接：

常见为两对双绞线（数据±、时钟±）+ 屏蔽层

不可随意调换线序，否则会导致信号相位错误

屏蔽层必须单端接地，推荐在控制器侧接地，接地电阻＜4Ω

剥线长度适中（约6~8mm），避免铜丝外露导致短路。

使用专用压线钳确保每个触点压接到位，无虚接。

压接后使用热缩管密封，增强机械强度与防潮能力。

测试验证‌

上电前先用网线测试仪检测通断、短路、错接。

启动设备后观察是否仍有编码器报警。

运行低速试车，监测r0061参数反馈转速是否稳定、符号正确。

四、预防性维护建议

定期检查‌：每6个月检查一次插头紧固状态与线缆弯折情况，尤其在拖链应用中。

布线规范‌：编码器电缆应与动力电缆分开走线，平行间距≥20cm，避免电磁干扰。
